Trimble® GFX-350™ – це сучасний, простий в експлуатації дисплей на базі Android™ від компанії Trimble Agriculture. Це бюджетне рішення має широкий функціонал та є простим в установці, надаючи господарству доступ до служб автоматичного управління й контролю внесення. Додайте сюди можливість підключення через Bluetooth® та Wi-Fi™ і сумісність із протоколом ISOBUS, і ви матимет
.png)
КЛЮЧОВІ ВЛАСТИВОСТІ:
-
Повний діапазон сигналів коригування, у тому числі супутникові системи GPS, ГЛОНАСС, Galileo, Beidou та QZSS;
-
Вбудована підтримка Bluetooth для поєднання та підключення до пристроїв;
-
Спрощене налаштування завдяки меншій кількості компонентів;
-
Поєднайте контролер із дисплеєм серії GFX для підтримки функцій автоматичного водіння та високоточних с/г операцій.
Технічні характеристики
ПРОСТОТА ВСТАНОВЛЕННЯ:

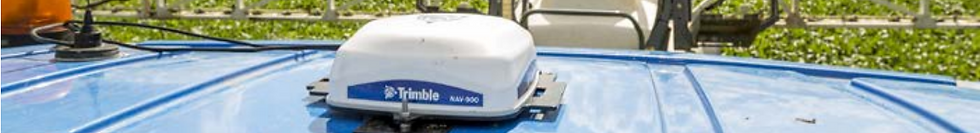

Навігаційний контролер NAV-900 зконструйований для швидкого встановлення, разом із дисплеєм серії GFX можна вст ановити на більшості тракторів, а також підключити до системи автоматичного водіння усього за півдня, або за кілька годин як курсовказівник, що скорочує коштовні простої в полі.
РОЗШИРЕНІ МОЖЛИВОСТІ ГНСС:
Новий навігаційний контролер включає найпотужніший ГНСС-модуль Trimble. Він відстежує більшу кількість супутників з більшої кількості систем, що дає більш стійку роботу у складних умовах, а також прискорює конвергенцію RTX.
Корпус та механічні характеристики
Параметр | Значення |
|---|---|
Матеріал корпусу | Тонкий, хімічно стійкий полімерний корпус, покритий стійкою до УФпроменів фарбою |
Розміри | 213 x 213 x 80 мм |
Вага | 1,2 кг |
Кріплення | Спеціальне Trimble, сумісне з оригінальними виробниками*, Spar* |
Живлення
Параметр | Значення |
|---|---|
Живлення | 9 - 16 В пост. струму, 5,5 Вт 17,5 Вт з підключеними зовнішніми аксесуарами |
Вихідна потужність | 12 В пост. струму, 12 Вт. Максимальна сила струму для зовнішнього радіо: 1 А |
Робочий діапазон
Параметр | Значення |
|---|---|
Робоча температура | Від -40 °C до 70 °C |
Температура зберігання | Від -40 °C до 85 °C |
Вологість | 100% конденсація |
Захист від пилу та вологи | IP66, пило- та водостійкий, IPx9K |
Інерційний вимірювальний блок (IMU)
Параметр | Значення |
|---|---|
Гіроскоп | 3-осьовий, 200 Гц |
Акселерометр | 3-осьовий, 200 Гц |
Система кермування
Параметр | Значення |
|---|---|
Електричне | Система з електричним приводом Autopilot™ |
Підготовлений т/з | Шина CAN J1939 |
Гідравлічна система | Зовнішня система Autopilot NAV III |
Зв’язок та ввід/вивід
Параметр | Значення |
|---|---|
Bluetooth | Bluetooth 4.1 |
Послідовні порти | 1 для пер./пр., 1 лише для передачі |
Порти CAN | 2 |
Порт BroadR-Reach | 1 |
Цифровий вихід | Sonalert |
Аналоговий вхід | Віддалена активація |
Вихід NIMEA | 1, 5, 10 Гц |
Технічні характеристики приймача ГНСС
Параметр | Значення |
|---|---|
Групи супутників | GPS: L1 C/A, L1C, L2E, L2C, L5 |
ГЛОНАСС: L1 C/A, L1P, L2P, L2 C/A, L3 CDMA | |
Galileo: E1, E5A, E5B, E5AltBOC | |
BeiDou: B1C, B1I, B2I, B2A | |
QZSS: L1 C/A, L2C, L5 | |
Коригування супутників | CenterPoint® RTX Fast |
CenterPoint RTX | |
RangePoint® RTX | |
SBAS (WAAS, EGNOS, SLAS) | |
xFill | |
Коригування з наземним базуванням | CenterPoint RTK |
CenterPoint VRS | |
Формати коригування | CMR+, sCMR+, sCMR+ з SecureRTK, CMRx, RTCM 3.0, RTCM 3.1, RTCM 3.2, RTCM 3.3 |
Роз’єми
Параметр | Значення |
|---|---|
Для дисплея GFX-750 | 4-штекерний роз’єм M12 |
Для зовнішнього радіо | Шина CAN J1939 |
Для блоку вводу/виводу | 12-шт. рознім Дейча |
